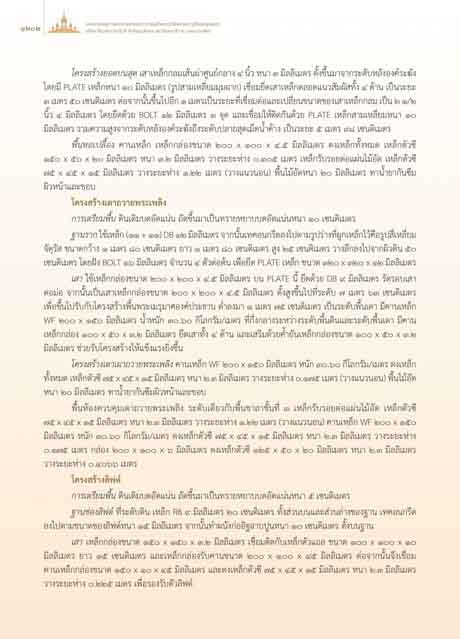

๑๒๐๒ จดหมายเหตุงานพระบรมศพพระบาทสมเด็จพระปรมินทรมหาภูมิพลอดุลยเดช
มหิตลาธิเบศรรามาธิบดี จักรีนฤบดินทร สยามินทราธิราช บรมนาถบพิตร

โครงสรางยอดบนสุด เสาเหล็กกลมเสนผาศูนยกลาง ๔ นิ้ว หนา ๓ มิลลิเมตร ตั้งขึ้นมาจากระดับหลังองคระฆัง
โดยมี PLATE เหล็กหนา ๑๐ มิลลิเมตร (รูปสามเหลี่ยมมุมฉาก) เชื่อมยึดเสาเหล็กตลอดแนวสัมผัสทั้ง ๔ ดาน เปนระยะ
๓ เมตร ๕๐ เซนติเมตร ตอจากนั้นขึ้นไปอีก ๑ เมตรเปนระยะที่เชื่อมตอและเปลี่ยนขนาดของเสาเหล็กกลม เปน ๒ ๑/๒
นิ้ว ๔ มิลลิเมตร โดยยึดดวย BOLT ๑๒ มิลลิเมตร ๓ จุด และเชื่อมใหติดกันดวย PLATE เหล็กสามเหลี่ยมหนา ๑๐

มิลลิเมตร รวมความสูงจากระดับหลังองคระฆังถึงระดับปลายสุดเม็ดนํ้าคาง เปนระยะ ๕ เมตร ๙๘ เซนติเมตร
พื้นหอเปลื้อง คานเหล็ก เหล็กกลองขนาด ๒๐๐ x ๑๐๐ x ๔.๕ มิลลิเมตร ตงเหล็กทั้งหมด เหล็กตัวซี
๑๕๐ x ๕๐ x ๒๐ มิลลิเมตร หนา ๓.๒ มิลลิเมตร วางระยะหาง ๐.๓๐๕ เมตร เหล็กรับรอยตอแผนไมอัด เหล็กตัวซี

๗๕ x ๔๕ x ๑๕ มิลลิเมตร วางระยะหาง ๑.๒๒ เมตร (วางแนวนอน) พื้นไมอัดหนา ๒๐ มิลลิเมตร ทานํ้ายากันซึม
ผิวหนาและขอบ

โครงสรางเตาถวายพระเพลิง
การเตรียมพื้น ดินเดิมบดอัดแนน ถัดขึ้นมาเปนทรายหยาบบดอัดแนนหนา ๑๐ เซนติเมตร

ฐานราก ใชเหล็ก (๑๑ + ๑๑) DB ๑๒ มิลลิเมตร จากนั้นเทคอนกรีตลงไปตามรูปรางที่ผูกเหล็กไวคือรูปสี่เหลี่ยม
จัตุรัส ขนาดกวาง ๑ เมตร ๘๐ เซนติเมตร ยาว ๑ เมตร ๘๐ เซนติเมตร สูง ๒๕ เซนติเมตร วางลึกลงไปจากผิวดิน ๕๐
เซนติเมตร โดยฝง BOLT ๑๖ มิลลิเมตร จํานวน ๔ ตัวตอตน เพื่อยึด PLATE เหล็ก ขนาด ๓๒๐ x ๓๒๐ x ๑๒ มิลลิเมตร

เสา ใชเหล็กกลองขนาด ๒๐๐ x ๒๐๐ x ๔.๕ มิลลิเมตร บน PLATE นี้ ยึดดวย DB ๙ มิลลิเมตร รัดรอบเสา
ตอมอ จากนั้นเปนเสาเหล็กกลองขนาด ๒๐๐ x ๒๐๐ x ๔.๕ มิลลิเมตร ตั้งสูงขึ้นไปที่ระดับ ๗ เมตร ๖๓ เซนติเมตร
เพื่อขึ้นไปรับกับโครงสรางพื้นพระเมรุมาศองคประธาน ตํ่าลงมา ๑ เมตร ๗๕ เซนติเมตร เปนระดับพื้นเตา มีคานเหล็ก

WF ๒๐๐ x ๑๕๐ มิลลิเมตร นํ้าหนัก ๓๐.๖๐ กิโลกรัม/เมตร ที่กึ่งกลางระหวางระดับพื้นดินและระดับพื้นเตา มีคาน
เหล็กกลอง ๑๐๐ x ๕๐ x ๓.๒ มิลลิเมตร ยึดเสาทั้ง ๔ ดาน และเสริมดวยคํ้ายันเหล็กกลองขนาด ๑๐๐ x ๕๐ x ๓.๒
มิลลิเมตร ชวยรับโครงสรางใหแข็งแรงยิ่งขึ้น

โครงสรางเตาเผาถวายพระเพลิง คานเหล็ก WF ๒๐๐ x ๑๕๐ มิลลิเมตร หนัก ๓๐.๖๐ กิโลกรัม/เมตร ตงเหล็ก
ทั้งหมด เหล็กตัวซี ๗๕ x ๔๕ x ๑๕ มิลลิเมตร หนา ๒.๓ มิลลิเมตร วางระยะหาง ๐.๑๗๕ เมตร (วางแนวนอน) พื้นไมอัด
หนา ๒๐ มิลลิเมตร ทานํ้ายากันซึมผิวหนาและขอบ

พื้นหองควบคุมเตาถวายพระเพลิง ระดับเดียวกับพื้นชาลาชั้นที่ ๓ เหล็กรับรอยตอแผนไมอัด เหล็กตัวซี
๗๕ x ๔๕ x ๑๕ มิลลิเมตร หนา ๒.๓ มิลลิเมตร วางระยะหาง ๑.๒๒ เมตร (วางแนวนอน) คานเหล็ก WF ๒๐๐ x ๑๕๐
มิลลิเมตร หนัก ๓๐.๖๐ กิโลกรัม/เมตร ตงเหล็กตัวซี ๗๕ x ๔๕ x ๑๕ มิลลิเมตร หนา ๒.๓ มิลลิเมตร วางระยะหาง

๐.๑๗๕ เมตร กลอง ๒๐๐ x ๑๐๐ x ๖ มิลลิเมตร ตงเหล็กตัวซี ๑๒๕ x ๕๐ x ๒๐ มิลลิเมตร หนา ๒.๓ มิลลิเมตร
วางระยะหาง ๐.๔๐๖๖ เมตร
โครงสรางลิฟต

การเตรียมพื้น ดินเดิมบดอัดแนน ถัดขึ้นมาเปนทรายหยาบบดอัดแนนหนา ๕ เซนติเมตร

ฐานชองลิฟต ที่ระดับดิน เหล็ก R8 ๙ มิลลิเมตร ๒๐ เซนติเมตร ทั้งสวนบนและสวนลางของฐาน เทคอนกรีต
ลงไปตามขนาดของลิฟตหนา ๑๕ มิลลิเมตร จากนั้นทําผนังกออิฐฉาบปูนหนา ๑๐ เซนติเมตร ตั้งบนฐาน
เสา เหล็กกลองขนาด ๑๕๐ x ๑๕๐ x ๓.๒ มิลลิเมตร เชื่อมติดกับเหล็กตัวแอล ขนาด ๑๐๐ x ๑๐๐ x ๑๐

มิลลิเมตร ยาว ๑๕ เซนติเมตร และเหล็กกลองรับคานขนาด ๒๐๐ x ๑๐๐ x ๔๕ มิลลิเมตร ตอจากนั้นจึงเชื่อม
คานเหล็กกลองขนาด ๑๕๐ x ๑๐ x ๔๕ มิลลิเมตร และตงเหล็กตัวซี ๗๕ x ๔๕ x ๑๕ มิลลิเมตร หนา ๒.๓ มิลลิเมตร
วางระยะหาง ๐.๒๒๕ เมตร เพื่อรองรับตัวลิฟต
