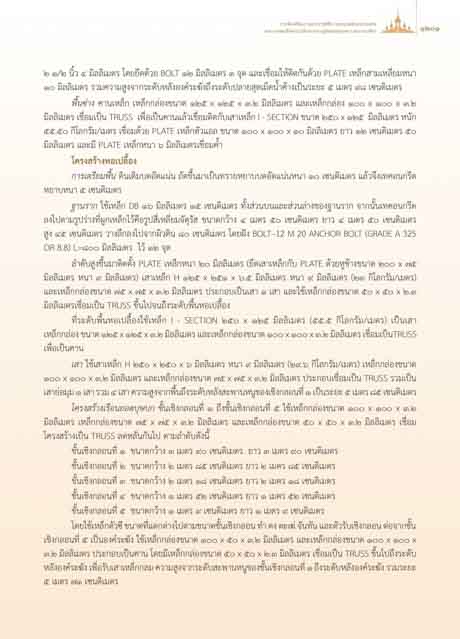

Page 203 - จดหมายเหตุงานพระบรมศพ

การจัดเตรียมงานพระราชพิธีถวายพระเพลิงพระบรมศพ ๑๒๐๑
พระบาทสมเด็จพระปรมินทรมหาภูมิพลอดุลยเดช บรมนาถบพิตร

๒ ๑/๒ นิ้ว ๔ มิลลิเมตร โดยยึดดวย BOLT ๑๒ มิลลิเมตร ๓ จุด และเชื่อมใหติดกันดวย PLATE เหล็กสามเหลี่ยมหนา
๑๐ มิลลิเมตร รวมความสูงจากระดับหลังองคระฆังถึงระดับปลายสุดเม็ดนํ้าคางเปนระยะ ๕ เมตร ๙๘ เซนติเมตร

พื้นซาง คานเหล็ก เหล็กกลองขนาด ๑๒๕ x ๑๒๕ x ๓.๒ มิลลิเมตร และเหล็กกลอง ๑๐๐ x ๑๐๐ x ๓.๒
มิลลิเมตร เชื่อมเปน TRUSS เพื่อเปนคานแลวเชื่อมติดกับเสาเหล็ก I - SECTION ขนาด ๒๕๐ x ๑๒๕ มิลลิเมตร หนัก
๕๕.๕๐ กิโลกรัม/เมตร เชื่อมดวย PLATE เหล็กตัวแอล ขนาด ๑๐๐ x ๑๐๐ x ๑๐ มิลลิเมตร ยาว ๑๒ เซนติเมตร ๕๐
มิลลิเมตร และมี PLATE เหล็กหนา ๖ มิลลิเมตรเชื่อมคํ้า

โครงสรางหอเปลื้อง
การเตรียมพื้น ดินเดิมบดอัดแนน ถัดขึ้นมาเปนทรายหยาบบดอัดแนนหนา ๑๐ เซนติเมตร แลวจึงเทคอนกรีต

หยาบหนา ๕ เซนติเมตร
ฐานราก ใชเหล็ก DB ๑๖ มิลลิเมตร ๑๕ เซนติเมตร ทั้งสวนบนและสวนลางของฐานราก จากนั้นเทคอนกรีต
ลงไปตามรูปรางที่ผูกเหล็กไวคือรูปสี่เหลี่ยมจัตุรัส ขนาดกวาง ๔ เมตร ๕๐ เซนติเมตร ยาว ๔ เมตร ๕๐ เซนติเมตร

สูง ๔๕ เซนติเมตร วางลึกลงไปจากผิวดิน ๘๐ เซนติเมตร โดยฝง BOLT–12 M 20 ANCHOR BOLT (GRADE A 325
OR 8.8) L=๘๐๐ มิลลิเมตร ไว ๑๒ จุด

ลําดับสูงขึ้นมาติดตั้ง PLATE เหล็กหนา ๒๐ มิลลิเมตร (ยึดเสาเหล็กกับ PLATE ดวยหูชางขนาด ๒๐๐ x ๗๕
มิลลิเมตร หนา ๙ มิลลิเมตร) เสาเหล็ก H ๑๒๕ x ๒๕๑ x ๖.๕ มิลลิเมตร หนา ๙ มิลลิเมตร (๒๓ กิโลกรัม/เมตร)
และเหล็กกลองขนาด ๗๕ x ๗๕ x ๓.๒ มิลลิเมตร ประกอบเปนเสา ๑ เสา และใชเหล็กกลองขนาด ๕๐ x ๕๐ x ๒.๓
มิลลิเมตรเชื่อมเปน TRUSS ขึ้นไปจนถึงระดับพื้นหอเปลื้อง

ที่ระดับพื้นหอเปลื้องใชเหล็ก I - SECTION ๒๕๐ x ๑๒๕ มิลลิเมตร (๕๕.๕ กิโลกรัม/เมตร) เปนเสา
เหล็กกลอง ขนาด ๑๒๕ x ๑๒๕ x ๓.๒ มิลลิเมตร และเหล็กกลองขนาด ๑๐๐ x ๑๐๐ x ๓.๒ มิลลิเมตร เชื่อมเปนTRUSS
เพื่อเปนคาน

เสา ใชเสาเหล็ก H ๒๕๐ x ๒๕๐ x ๖ มิลลิเมตร หนา ๙ มิลลิเมตร (๒๙.๖ กิโลกรัม/เมตร) เหล็กกลองขนาด
๑๐๐ x ๑๐๐ x ๓.๒ มิลลิเมตร และเหล็กกลองขนาด ๗๕ x ๗๕ x ๓.๒ มิลลิเมตร ประกอบเชื่อมเปน TRUSS รวมเปน
เสายอมุม ๑ เสา รวม ๔ เสา ความสูงจากพื้นถึงระดับหลังสะพานหนูของเชิงกลอนที่ ๑ เปนระยะ ๕ เมตร ๘๕ เซนติเมตร

โครงสรางเรือนยอดบุษบก ชั้นเชิงกลอนที่ ๑ ถึงชั้นเชิงกลอนที่ ๕ ใชเหล็กกลองขนาด ๑๐๐ x ๑๐๐ x ๓.๒
มิลลิเมตร เหล็กกลองขนาด ๗๕ x ๗๕ x ๓.๒ มิลลิเมตร และเหล็กกลองขนาด ๕๐ x ๕๐ x ๓.๒ มิลลิเมตร เชื่อม
โครงสรางเปน TRUSS ลดหลั่นกันไป ตามลําดับดังนี้

ชั้นเชิงกลอนที่ ๑ ขนาดกวาง ๓ เมตร ๙๐ เซนติเมตร ยาว ๓ เมตร ๙๐ เซนติเมตร
ชั้นเชิงกลอนที่ ๒ ขนาดกวาง ๒ เมตร ๘๕ เซนติเมตร ยาว ๒ เมตร ๘๕ เซนติเมตร

ชั้นเชิงกลอนที่ ๓ ขนาดกวาง ๒ เมตร ๑๘ เซนติเมตร ยาว ๒ เมตร ๑๘ เซนติเมตร
ชั้นเชิงกลอนที่ ๔ ขนาดกวาง ๑ เมตร ๕๒ เซนติเมตร ยาว ๑ เมตร ๕๒ เซนติเมตร

ชั้นเชิงกลอนที่ ๕ ขนาดกวาง ๑ เมตร ๙ เซนติเมตร ยาว ๑ เมตร ๙ เซนติเมตร
โดยใชเหล็กตัวซี ขนาดที่แตกตางไปตามขนาดชั้นเชิงกลอน ทํา ตง ตะเฆ จันทัน และตัวรับเชิงกลอน ตอจากชั้น
เชิงกลอนที่ ๕ เปนองคระฆัง ใชเหล็กกลองขนาด ๑๐๐ x ๕๐ x ๓.๒ มิลลิเมตร และเหล็กกลองขนาด ๑๐๐ x ๑๐๐ x
๓.๒ มิลลิเมตร ประกอบเปนคาน โดยมีเหล็กกลองขนาด ๕๐ x ๕๐ x ๒.๓ มิลลิเมตร เชื่อมเปน TRUSS ขึ้นไปถึงระดับ

หลังองคระฆัง เพื่อรับเสาเหล็กกลม ความสูงจากระดับสะพานหนูของชั้นเชิงกลอนที่ ๑ ถึงระดับหลังองคระฆัง รวมระยะ
๕ เมตร ๗๑ เซนติเมตร

1201
