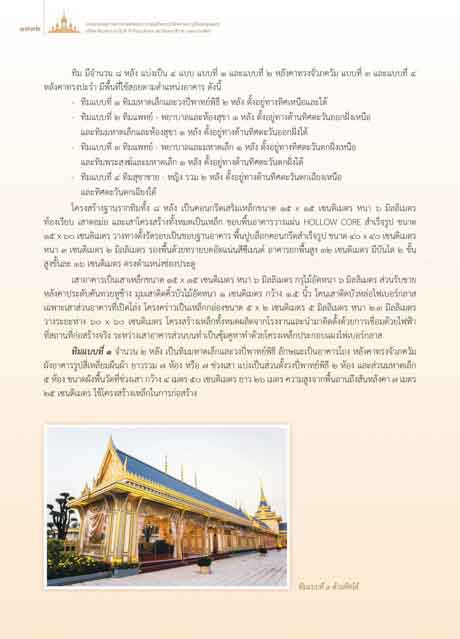

๑๓๓๒ จดหมายเหตุงานพระบรมศพพระบาทสมเด็จพระปรมินทรมหาภูมิพลอดุลยเดช
มหิตลาธิเบศรรามาธิบดี จักรีนฤบดินทร สยามินทราธิราช บรมนาถบพิตร

ทิม มีจํานวน ๘ หลัง แบงเปน ๔ แบบ แบบที่ ๑ และแบบที่ ๒ หลังคาทรงจั่วภควัม แบบที่ ๓ และแบบที่ ๔
หลังคาทรงปะรํา มีพื้นที่ใชสอยตามตําแหนงอาคาร ดังนี้
- ทิมแบบที่ ๑ ทิมมหาดเล็กและวงปพาทยพิธี ๒ หลัง ตั้งอยูทางทิศเหนือและใต

- ทิมแบบที่ ๒ ทิมแพทย - พยาบาลและหองสุขา ๑ หลัง ตั้งอยูทางดานทิศตะวันออกฝงเหนือ
และทิมมหาดเล็กและหองสุขา ๑ หลัง ตั้งอยูทางดานทิศตะวันออกฝงใต

- ทิมแบบที่ ๓ ทิมแพทย - พยาบาลและมหาดเล็ก ๑ หลัง ตั้งอยูทางทิศตะวันตกฝงเหนือ
และทิมพระสงฆและมหาดเล็ก ๑ หลัง ตั้งอยูทางดานทิศตะวันตกฝงใต

- ทิมแบบที่ ๔ ทิมสุขาชาย - หญิง รวม ๒ หลัง ตั้งอยูทางดานทิศตะวันตกเฉียงเหนือ
และทิศตะวันตกเฉียงใต
โครงสรางฐานรากทิมทั้ง ๘ หลัง เปนคอนกรีตเสริมเหล็กขนาด ๑๕ x ๑๕ เซนติเมตร หนา ๖ มิลลิเมตร

ทองเรียบ เสาตอมอ และเสาโครงสรางทั้งหมดเปนเหล็ก ขอบพื้นอาคารวางแผน HOLLOW CORE สําเร็จรูป ขนาด
๑๕ x ๖๐ เซนติเมตร วางทางตั้งรัดรอบเปนขอบฐานอาคาร พื้นปูบล็อกคอนกรีตสําเร็จรูป ขนาด ๔๐ x ๔๐ เซนติเมตร
หนา ๓ เซนติเมตร ๒ มิลลิเมตร รองพื้นดวยทรายบดอัดแนนสีซีเมนต อาคารยกพื้นสูง ๓๒ เซนติเมตร มีบันได ๒ ขั้น

สูงขั้นละ ๑๖ เซนติเมตร ตรงตําแหนงชองประตู
เสาอาคารเปนเสาเหล็กขนาด ๑๕ x ๑๕ เซนติเมตร หนา ๖ มิลลิเมตร กรุไมอัดหนา ๖ มิลลิเมตร สวนรับชาย
หลังคาประดับคันทวยหูชาง มุมเสาติดคิ้วบัวไมอัดหนา ๑ เซนติเมตร กวาง ๑.๕ นิ้ว โคนเสาติดบัวหลอไฟเบอรกลาส

เฉพาะเสาสวนอาคารที่เปดโลง โครงคราวเปนเหล็กกลองขนาด ๕ x ๒ เซนติเมตร ๕ มิลลิเมตร หนา ๒.๓ มิลลิเมตร
วางระยะหาง ๖๐ x ๖๐ เซนติเมตร โครงสรางเหล็กทั้งหมดผลิตจากโรงงานและนํามาติดตั้งดวยการเชื่อมดวยไฟฟา
ที่สถานที่กอสรางจริง ระหวางเสาอาคารสวนบนทําเปนซุมคูหาทําดวยโครงเหล็กประกอบแผงไฟเบอรกลาส

ทิมแบบที่ ๑ จํานวน ๒ หลัง เปนทิมมหาดเล็กและวงปพาทยพิธี ลักษณะเปนอาคารโถง หลังคาทรงจั่วภควัม
ผังอาคารรูปสี่เหลี่ยมผืนผา ยาวรวม ๗ หอง หรือ ๗ ชวงเสา แบงเปนสวนตั้งวงปพาทยพิธี ๒ หอง และสวนมหาดเล็ก
๕ หอง ขนาดผังพื้นวัดที่ชวงเสา กวาง ๔ เมตร ๕๐ เซนติเมตร ยาว ๒๖ เมตร ความสูงจากพื้นลานถึงสันหลังคา ๗ เมตร
๒๕ เซนติเมตร ใชโครงสรางเหล็กในการกอสราง

ทิมแบบที่ ๑ ดานทิศใต
